Pick&Place Parts-Centroid-bestand met Eagle-software

Genereer uw Pick&Place Parts-Centroid-bestand met gratis Eagle-software

Om uw pcbs te kunnen assembleren moeten we exact weten waar we de componenten uit de BOM kunnen plaatsen.

Deze gegevens zijn te vinden in het zogenaamde parts centroid, component placement of pick&place bestand. Dit bestand bevat alle gegevens voor het plaatsen van componenten. Informatie over de positie en oriëntatie van elke referentieaanduiding op de printplaat is in dit bestand aanwezig.

Dit bestand is nodig voor het automatisch plaatsen van componenten op de printplaat en is verplicht om verder te gaan met het plaatsen van een bestelling bij myProto. Hieronder leest u hoe u dit bestand met Eagle kunt genereren.



Stap 1: Download de gratis Eagle software en maak een account aan.

Download de Eagle software en maak een gratis account aan.

Mogelijk moet u een gratis account aanmaken en inloggen met een wachtwoord en 2-staps authenticatie bij het openen van de software.

Stap 2: Open uw project en voer het ULP uit.

Stap 3: Selecteer SMD- en THT-componenten

Blader voor de ” mount ” ULP : SMD en THT

Wanneer u op OK klikt om dit scherm uit te voeren, krijgt u dit scherm te zien:

Stap 4: Voeg de bestanden samen

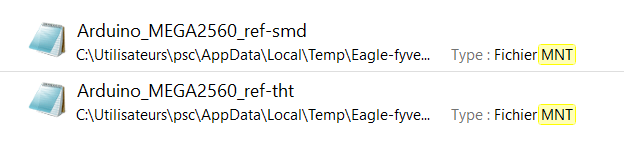

De centroïde gegevens voor opbouw- en doorvoercomponenten worden in 2 afzonderlijke bestanden geëxporteerd. Voeg de twee bestanden samen en uw Pick&Place Parts-Centroid is klaar.
