Pick & Place Parts-Centroid avec le logiciel gratuit Eagle

Créez votre fichier Pick & Place Parts-Centroid avec le logiciel gratuit Eagle

Pour pouvoir monter vos PCB nous devons savoir où placer les composants présents dans votre nomenclature.

Ces données sont fournies dans ce que l’on appelle le parts centroid, le fichier de placement des composants ou pick & place, qui contient les données de placement des composants, Les informations concernant la position et l’orientation de chaque indicateur de référence sur la carte de circuit imprimé sont présentes dans ce fichier.

Ce fichier est nécessaire pour le placement automatisé des composants sur le circuit imprimé et il est obligatoire pour passer une commande chez myProto. Ci-dessous vous lisez comment générer ce fichier avec Eagle.

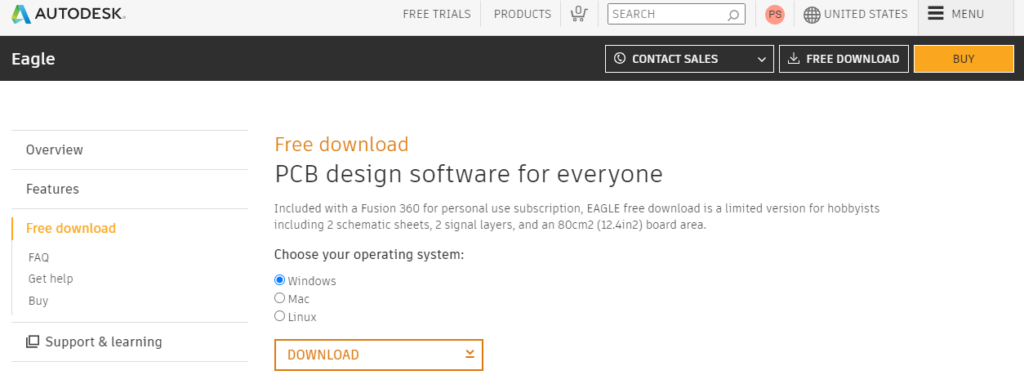

Étape 1: Téléchargez le logiciel gratuit Eagle et créez un compte

Téléchargez le logiciel Eagle et créez un compte gratuit.

Vous devrez peut-être créer un compte gratuit et vous connecter avec un mot de passe et une authentification en 2 étapes lors de l’ouverture du logiciel.

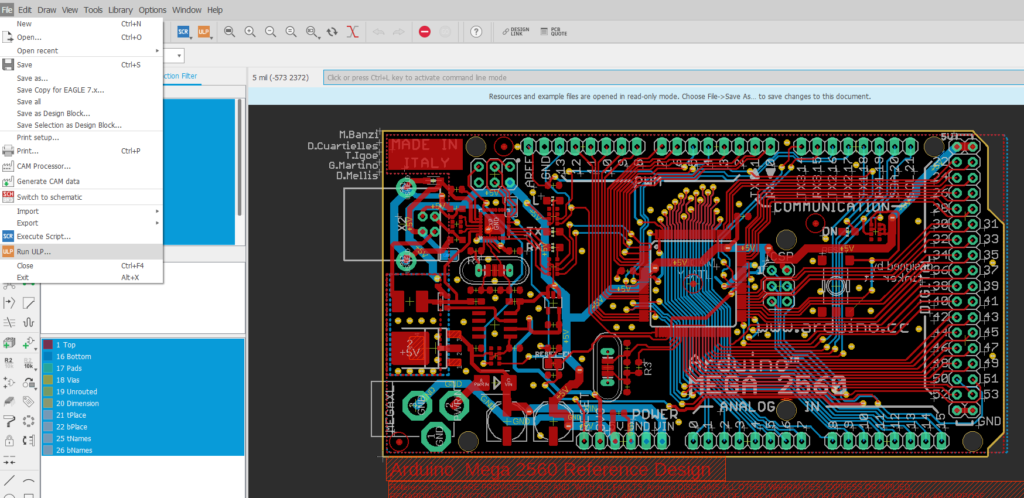

Étape 2: Ouvrez votre projet et exécutez l’ULP

Étape 3: Sélectionnez les composants SMD et THT

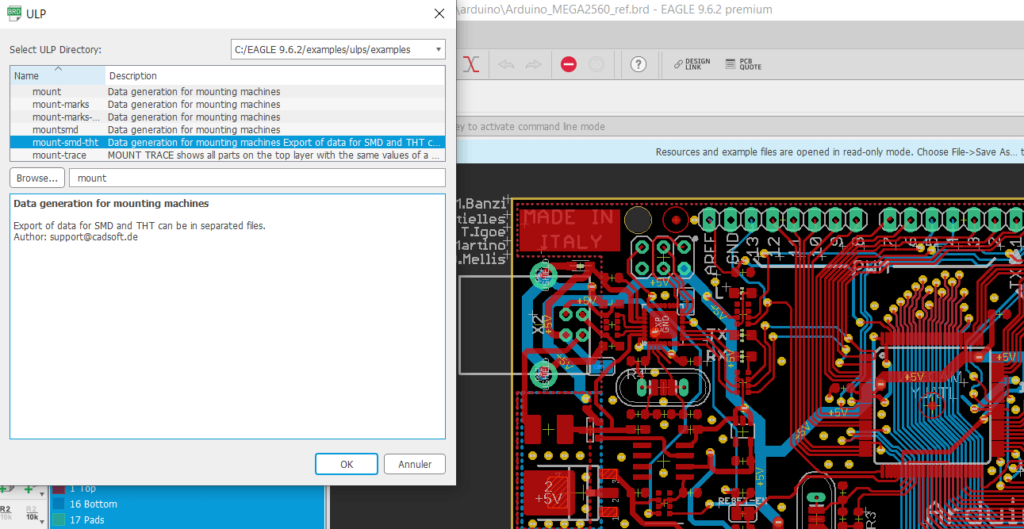

Recherchez « mount » ULP : SMD and THT

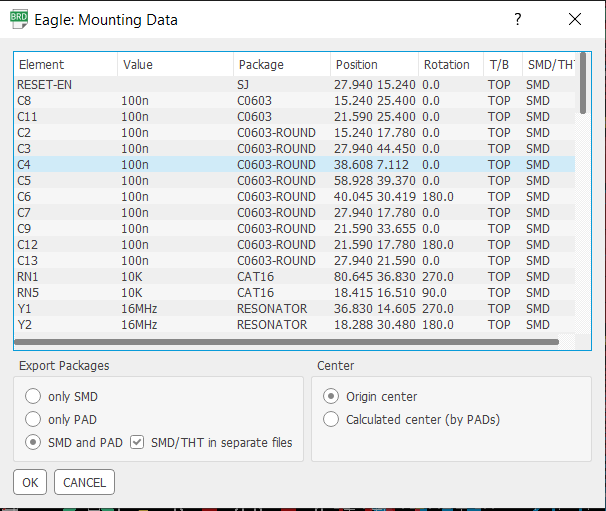

Lorsque vous cliquez sur OK pour exécuter, vous obtenez cet écran :

Étape 4: Fusionnez les fichiers

Les données centroïds des composants montés en surface et traversants sont exportées dans 2 fichiers séparés. Fusionner les deux fichiers en un seul et votre Pick & Place Parts-Centroid est prêt.
